CNIP Double Pitch Roller Chains

CNIP Double Pitch Roller Chains are produced in accordance with the ASME/ANSI B29 3 (transmission series) and B29 4 (conveyor series) American roller chain standards In general, these chains are dimensionally similar to ASME/ANSI standard products except that the pitch is double They are available in the transmission and conveyor series with standard sized rollers, and additionally with large (oversize) rollers in the conveyor series These chains are an economical choice for low speeds, moderate loads, and long centre distance drive applications including a variety of conveyor systems and material handling equipment.

Double-Pitch-Roller-Chains

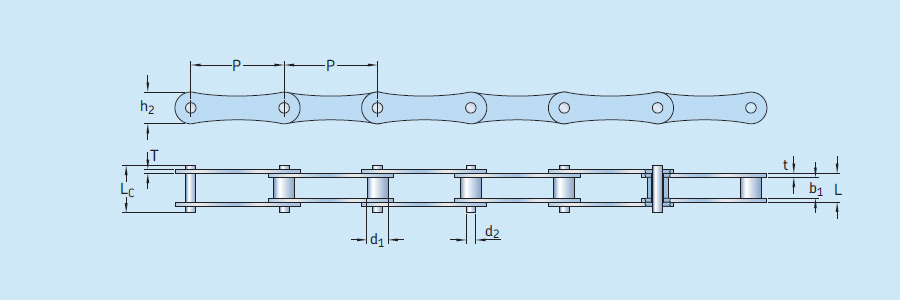

Double-Pitch-Roller-Chains-drow

Double Pitch Roller Chains

ANSI Chain number BS/ISO Chain number Dimensions Ultimate tensile strength Average tensile strength Weight per meter Designation
Pitch Roller diameter Width between inner plates Pin diameter Pin length Inner plate height Plate thickness
P d1 max b1 min d2 max L max LC max h2 max t max T max Q min Q0 q
– – mm kN kg/m –
2040 208A 25,40 7,95 7,85 3,96 16,6 17,8 12,0 1,50 1,50 14,1 16,7 0,42 PHC 2040…
2050 210A 31,75 10,16 9,40 5,08 20,7 22,2 15,0 2,03 2,03 22,2 28,1 0,73 PHC 2050…
2060 212A 38,10 11,91 12,57 5,94 25,9 27,7 18,0 2,42 2,42 31,8 36,8 1,02 PHC 2060…
2080 216A 50,80 15,88 15,75 7,92 32,7 36,5 24,0 3,25 3,25 56,7 65,7 1,70 PHC 2080…
2100 220A 63,50 19,05 18,90 9,53 40,4 44,7 30,0 4,00 4,00 88,5 102,6 2,55 PHC 2100…
2120 224A 76,20 22,23 25,22 11,10 50,3 54,3 35,7 4,80 4,80 127,0 147,3 4,06 PHC 2120…
– 208B 25,40 8,51 7,75 4,45 16,7 18,2 11,8 1,60 1,60 18,0 19,4 0,45 PHC 208B…
– 210B 31,75 10,16 9,65 5,08 19,5 20,9 14,7 1,70 1,70 22,4 27,5 0,65 PHC 210B…
- 212B 38,10 12,07 11,68 5,72 22,5 25,2 16,0 1,85 1,85 29,0 32,2 0,76 PHC 212B…
- 216B 50,80 15,88 17,02 8,28 36,1 39,1 21,0 4,15 3,10 60,0 72,8 1,75 PHC 216B…
– 220B– 63,50 19,05 19,56 10,19 41,3 45,0 26,4 4,50 3,50 95,0 106,7 2,62 PHC 220B…
- 224B 76,20 25,40 25,40 14,63 53,4 57,8 33,2 6,00 4,80 160,0 178,0 4,70 PHC 224B…
- 228B 88,90 27,94 30,99 15,90 65,1 69,5 36,7 7,50 6,00 200,0 222,0 6,23 PHC 228B…
- 232B 101,60 29,21 30,99 17,81 66,0 71,0 42,0 7,00 6,00 250,0 277,5 6,72 PHC 232B…
Double-Pitch-Roller-Chains-drow

Transmission attachments

ANSI Chain number BS/ISO Chain number Designation
P G F1 W h4 d4 C F2 D5
– – mm –
2040 208A 25,40 19,1 25,4 39,6 9,1 3,4 11,1 20,5 5,5 PHC 2040…
2050 210A 31,75 23,8 31,8 49,0 11,1 5,5 14,3 25,0 6,6 PHC 2050…
2060 212A 38,10 28,6 42,9 67,8 14,7 5,5 17,5 32,9 9,2 PHC 2060…
2080 216A 50,80 38,1 55,6 87,8 19,1 6,8 22,2 43,5 11,0 PHC 2080…
2100 220A 63,50 47,6 66,6 107,5 23,4 9,2 28,6 50,4 13,0 PHC 2100...
2120 224A 76,20 57,2 79,3 121,4 27,8 10,5 33,3 55,5 15,0 PHC 2120…
- 208B 25,40 23,2 25,4 39,6 9,1 4,5 11,1 20,5 5,5 PHC 208B…
- 210B 31,75 23,8 31,8 49,0 11,1 5,5 - - - PHC 210B…
- 212B 38,10 35,0 38,1 57,0 14,7 6,6 - - - PHC 212B…
– 216B 50,80 44,0 50,8 84,0 19,1 6,6 - - - PHC 216B…
– 220B 63,50 52,0 63,5 104,0 23,4 8,4 - - - PHC 220B…
– 224B 76,20 60,0 76,2 120,0 27,8 10,5 - - - PHC 224B…
